تُستخدم مرشحات خطوط الأنابيب على نطاق واسع لإزالة الجسيمات الصلبة والشوائب من خطوط أنابيب السوائل والغاز والبخار، وحماية المعدات الموجودة في اتجاه المصب وضمان التشغيل المستقر لأنظمة المعالجة.

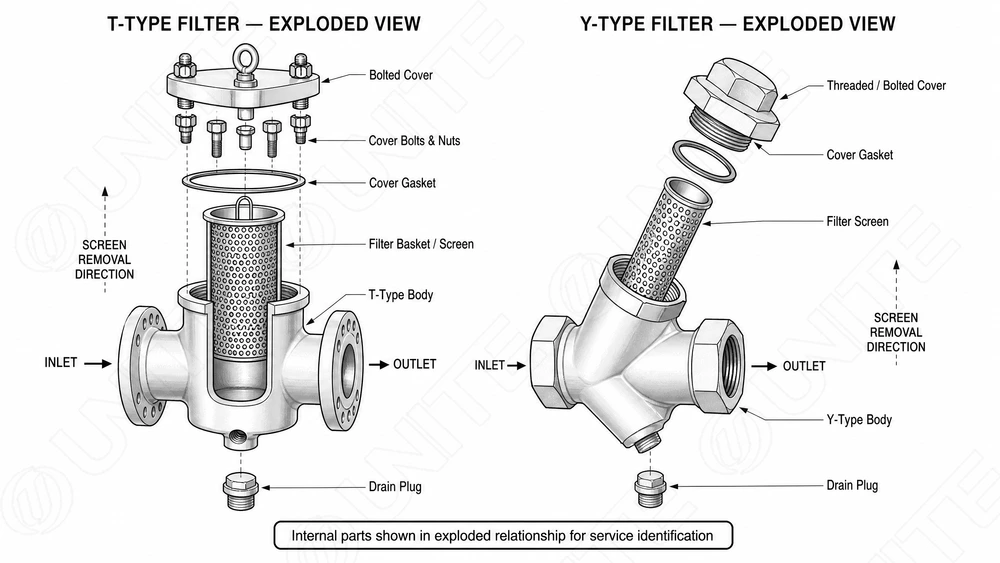

تتوفر مرشحات خط الأنابيب UNITE في ثلاثة أنواع رئيسية: مرشحات من النوع Y، ومرشحات من النوع T، ومرشحات السلة ، مما يوفر حلولاً مرنة لظروف التدفق المختلفة ومتطلبات الترشيح.
| نوع فلتر | الوصف | الميزات الرئيسية | الاستخدامات |
|---|---|---|---|

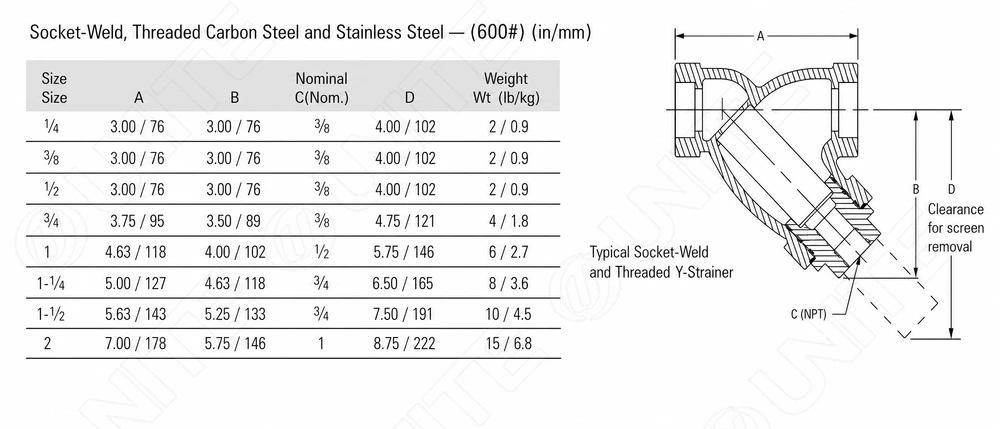

| مرشح الأنابيب من النوع Y | يزيل الجزيئات الصلبة من أنابيب السوائل والغازات والبخار باستخدام عناصر ترشيح مثقبة أو شبكية. | • تصميم مضغوط • انخفاض فقدان الضغط • ترشيح موثوق |
• حماية المضخة • حماية الصمامات • أنظمة خطوط الأنابيب |

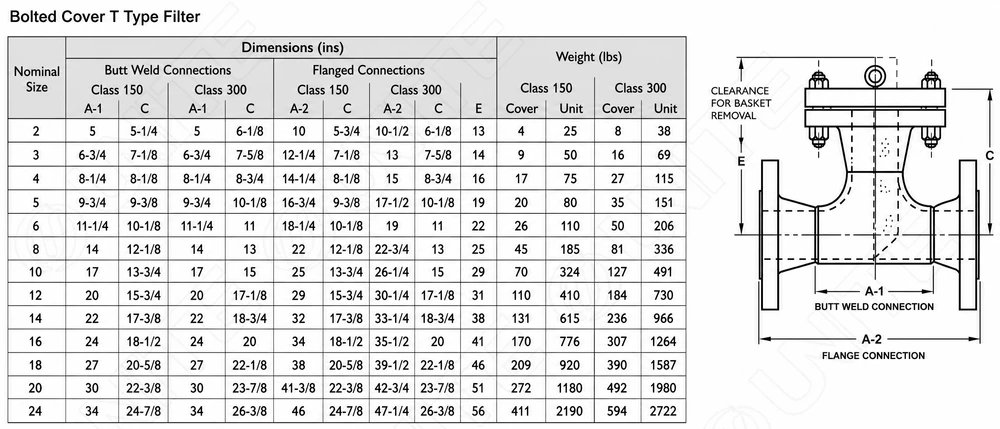

| مرشح أنابيب من النوع T | مرشح صغير الحجم لخطوط الأنابيب ذات التركيز المنخفض للمواد الصلبة، مناسب لمساحات التركيب المحدودة. | • تركيب رأسي/أفقي • سهولة التنظيف • صيانة منخفضة |
• حماية المضخة • تحديثات خطوط الأنابيب • الأنظمة ذات المساحة المحدودة |
| فلتر السلة | يستخدم عنصر سلة قابل للإزالة لزيادة قدرة استيعاب الأوساخ وسهولة الصيانة. | • مساحة ترشيح كبيرة • قدرة عالية على امتصاص الأوساخ • سهولة التنظيف |
• ترشيح العمليات • الصناعات الكيميائية • السوائل الملوثة |
بفضل هيكلها البسيط وأداء الختم الموثوق به وسهولة استبدال السلة، تُستخدم مرشحات السلة على نطاق واسع في أنظمة ترشيح السوائل، بما في ذلك معالجة المياه والمعالجة الكيميائية والبترول وتطبيقات العمليات الصناعية.
احصل على عرض سعر مخصص خلال 24 ساعة أو قم بتنزيل كتالوج الفلاتر
حماية المعدات
يعمل كحاجز وقائي من خلال إزالة الشوائب بشكل فعال من خطوط الأنابيب، مما يساعد على إطالة عمر خدمة المضخات والصمامات وغيرها من المعدات الموجودة في اتجاه المصب.
سهولة الصيانة وكفاءة التكلفة
بفضل هيكله البسيط، يمكن إزالة عنصر الفلتر وتنظيفه وإعادة استخدامه بسهولة، مما يقلل من وتيرة الاستبدال ويخفض تكاليف التشغيل.
أداء موثوق ودائم
بفضل عدم وجود مكونات متحركة معقدة، يوفر المرشح تشغيلاً مستقراً وموثوقية ميكانيكية ممتازة وتقليلاً لمخاطر الفشل.
تصميم صغير الحجم وتركيب مرن
يسمح الهيكل المدمج بالتركيب المباشر على خطوط الأنابيب دون الحاجة إلى مساحة إضافية، مما يجعله مناسبًا لمختلف التطبيقات الصناعية.
تحسين جودة السوائل
يزيل بكفاءة الجزيئات الكبيرة والحطام والملوثات من تيارات السوائل، مما يضمن سوائل معالجة أنظف وأكثر موثوقية.

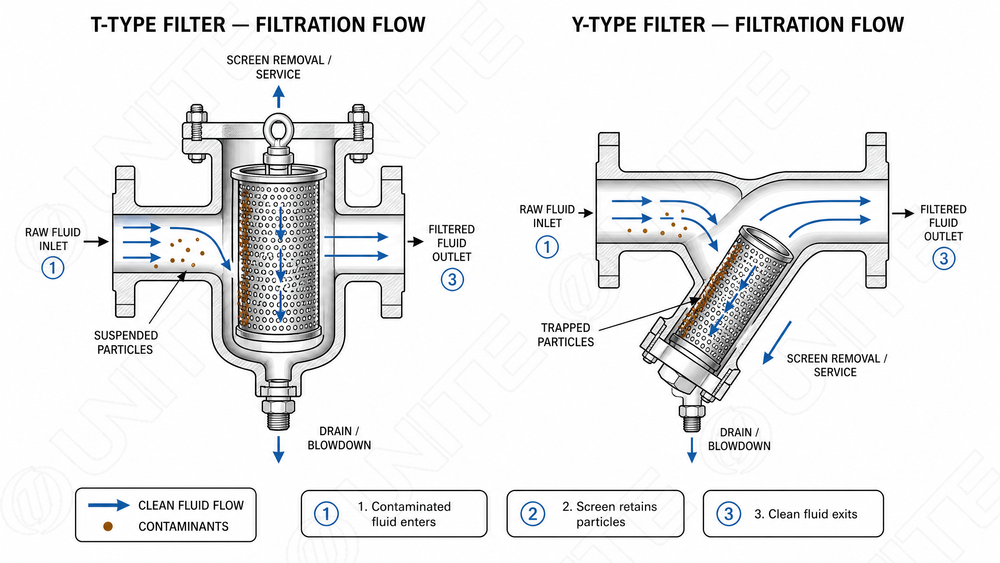

مرحلة المدخل
يدخل السائل أو الغاز المراد ترشيحه إلى غلاف المرشح من خلال مدخل خط الأنابيب ويتدفق باتجاه عنصر المرشح.
الترشيح الأولي
يمر السائل عبر وسائط الترشيح، مثل الشاشة الشبكية أو خرطوشة الترشيح، حيث يتم اعتراض الجزيئات الأكبر حجماً والشوائب واحتجازها.
عملية الترشيح
مع استمرار مرور السائل عبر عنصر الترشيح، تتم إزالة الجزيئات الصلبة الدقيقة والملوثات تدريجياً، مما يضمن تحسين نظافة السائل وجودته.
مخرج سائل التنظيف
يخرج السائل أو الغاز المرشح من خلال المخرج ويتدفق إلى نظام العملية أو التطبيق في اتجاه المصب.
تراكم الملوثات والتنظيف
أثناء عملية الترشيح المستمرة، تتراكم الشوائب تدريجياً على سطح عنصر الترشيح، مما يزيد من مقاومة الترشيح. ويؤدي التنظيف المنتظم أو الغسيل العكسي أو استبدال عنصر الترشيح إلى استعادة كفاءة الترشيح.
الصيانة والاستبدال
عندما تنخفض كفاءة الترشيح أو تتراكم الملوثات الزائدة، يجب تنظيف عنصر الترشيح أو استبداله للحفاظ على التشغيل المستقر.
مرشح خط الأنابيب هو جهاز ترشيح داخلي يتم تركيبه مباشرة في خط الأنابيب لإزالة الجسيمات الصلبة والملوثات من السوائل أو الغازات، وحماية المعدات الموجودة في اتجاه المصب مثل المضخات والصمامات والأجهزة.
يتدفق السائل عبر غلاف مرشح الأنابيب حيث يقوم عنصر الترشيح (مثل الشبكة أو السلة أو الخرطوشة) بحجز الشوائب. ويستمر السائل النظيف في التدفق عبر الأنابيب بينما يتم الاحتفاظ بالمواد الصلبة لتنظيفها أو استبدالها دوريًا.
تشمل المزايا الرئيسية التصميم المدمج المدمج، وسهولة التركيب، وحماية المعدات في اتجاه التدفق، وانخفاض الضغط، والملاءمة للتشغيل الصناعي المستمر.
تُستخدم مرشحات خطوط الأنابيب على نطاق واسع في البتروكيماويات، والمعالجة الكيميائية، ومعالجة المياه، وتوليد الطاقة، والأغذية والمشروبات، وأنظمة التدفئة والتهوية وتكييف الهواء حيث تكون نظافة السوائل أمراً بالغ الأهمية.
يتم تركيب مرشحات الأنابيب مباشرة في الأنابيب للحماية الداخلية ويمكن أن تشمل عناصر مختلفة (سلة، شبكة، خرطوشة)، بينما تستخدم مرشحات الأكياس أكياس ترشيح قابلة للاستبدال وتستخدم عادة للترشيح الدفعي أو الترشيح القائم على الأوعية.
نظام ترشيح مياه البحر الآلي المسبق لشركة GNPower Mariveles (الفلبين)، مما يوفر حماية قوية ضد التلوث البحري الاستوائي والرواسب لتوليد الطاقة عالية السعة.
يدعم هذا النظام المقاوم للحرارة المرحلة الثانية من مشروع الطاقة النظيفة لشركة دونغ فانغ إلكتريك، ويضمن انبعاثات غبار منخفضة للغاية لحماية معدات استعادة الحرارة الحيوية في المراحل اللاحقة.
يهدف هذا النظام المتكامل إلى معالجة تنقية الغاز الطبيعي عالي الضغط، حيث يجمع بين ترشيح الجسيمات وفصل التجميع لضمان التشغيل الآمن لخطوط الأنابيب لمسافات طويلة في المناخات القاسية.
